이번 시간에는 Murata의 수동 전자 부품 중 전기 에너지를 자기 에너지 형태로 저장할 수 있는 인덕터(Inductor)에 대해 쉽고 간단하게 소개해드리겠습니다.

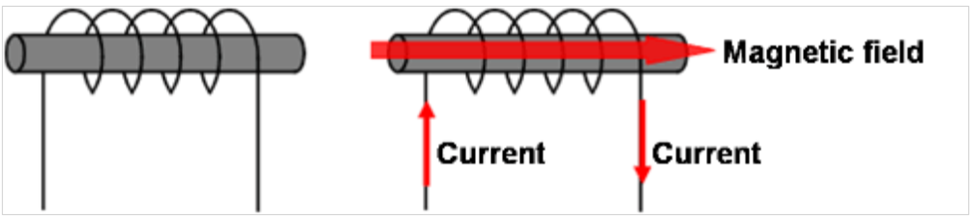

인덕터는 전기 에너지를 자기 형태로 저장할 수 있는 수동 전자 부품입니다. 기본적으로는 도체에 코일을 감은 형태로 여기에 전기가 흐르면, 전류가 흐르는 방향의 우회전 방향으로 자계가 발생합니다. 우리 다들 과학시간에 배운 앙페르의 오른손 법칙 기억하시고 있죠? 오른손 엄지 손가락이 전류의 방향을 향하게 하면 나머지 네 손가락이 자기장의 방향을 가리키게 됩니다. (너무 쉽죠? 😊)

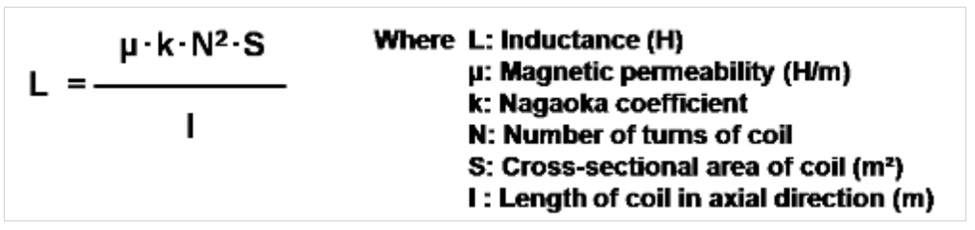

인덕턴스를 나타내는 식은 아래와 같습니다. 코일을 감으면 감을 수록 더 강한 자기장이 생성됩니다. 또한, 인덕터의 단면적을 넓히거나 코어를 변경하여 더 강한 자기장을 만들 수도 있습니다.

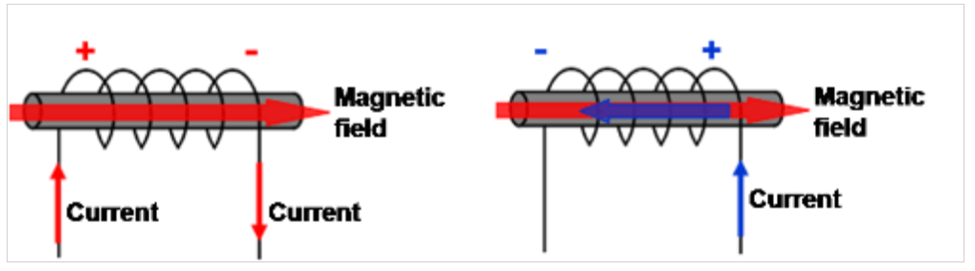

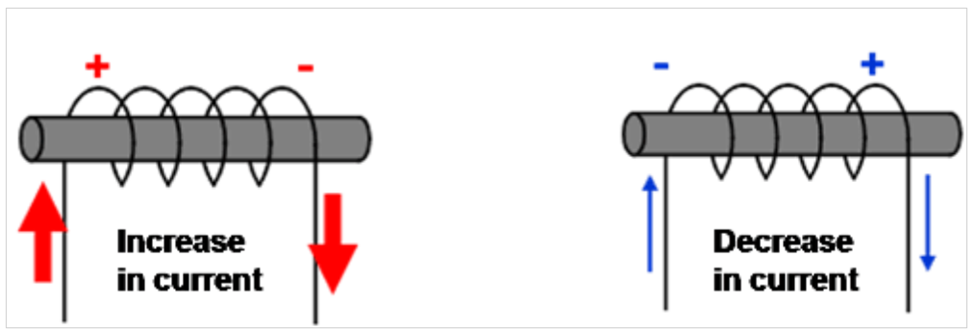

이제, AC(교류)전류가 인덕터를 통해 흐르고 있다고 가정해볼까요? 먼저 AC(교류)는 시간에 따라 주기적으로 크기와 방향이 변화하는 전류입니다. 전류가 인덕터에 흐르려고 하면, 그 전류에 의해 생성된 자기장이 다른 권선을 가로질러 차단되어 유도 전압을 발생시켜, 전류의 변화를 방해합니다. 쉽게 말하면, 인덕터는 전류가 흐를 때 그 전류의 변화를 억제하려는 성질을 가지게 되는데 이러한 성질을 ‘인덕턴스(Inductance)’라고 합니다. 전류가 갑자기 상승하려고 하면 전류와 반대방향, 즉 전류를 감소시키는 방향으로 기전력이 발생하여 전류의 증가를 방지합니다. 반대로 전류가 떨어지려고 하면 전류가 증가하려고 하는 방향으로 기전력이 발생합니다.
전류가 흐르는 방향이 역전하는 경우에도 유도 전압의 영향은 발생합니다. 전류를 차단하려는 유도전압의 방해를 극복하기 전에 전류가 흐르는 방향이 반대로 되어 흐르지 않습니다. 인덕터에 DC(직류)가 흐를 때 전류에는 변화가 없고, 유도 전압이 발생하지 않고, 이는 쇼트(단락) 상태가 됩니다. 즉, 인덕터는 AC가 아닌 DC가 흐르도록 하는 부품입니다.
- 인덕터는 전기 에너지를 자기 에너지의 형태로 저장합니다.
- 인덕터는 AC는 통과하지 못하게 하고, DC만 통과합니다.
이러한 인덕터의 특성은 다양한 응용 분야에서 활용됩니다. 인덕터는 다양한 종류가 있는데, 다음 시간에는 어떤 인덕터가 어떤 용도에 적합한지에 대해 알려드리겠습니다.
