안녕하세요. 지금까지 다양한 무라타의 필터 제품에 대해서 소개해드렸는데요?
이번 시간에는 LC필터의 용어에 대해서 소개해드리겠습니다.📣📣📣

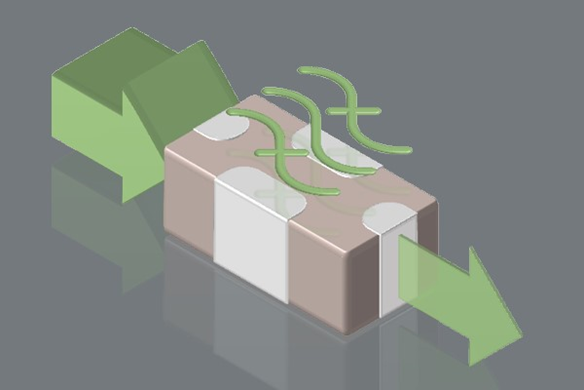

LC필터란?
LTCC라 하여 Low Temperature Co-fired Ceramics의 약자로 저온에서 금속과 세라믹 기판을 한꺼번에 만드는 공정 또는 그러한 공정에서 만들어진 결과물을 의미합니다. LTCC 제품 중 하나에 LC 필터가 있으며 RF회로에서 원하는 신호를 통과하기 위해 사용하고 있습니다.
1. Insertion loss/삽입 손실
삽입 손실이라 부르며 IL로 줄여서 표현하는 경우도 있습니다.
삽입 손실은 신호가 필터를 통과할 때 발생하는 원하는 주파수 대역의 신호 전력 손실량을 데시벨(dB)로 나타낸 것입니다. 삽입 손실 특성이 좋으면 필터의 신호 전력 손실이 적어 삽입 손실이 낮다고 할 수 있습니다. 삽입 손실 특성이 좋지 않으면 제품 통과시 신호 전력 손실이 크고, 심한 경우에는 신호가 전혀 통과하지 못할 수도 있습니다.
따라서 삽입 손실 특성이 좋은 제품이 더 좋은 필터라고 할 수 있습니다.
2. Attenuation/감쇠
감쇠라고 부르며 ATT로 줄여서 표현하는 경우도 있습니다.
감쇠는 신호가 필터를 통과할 때 발생하는 원치 않는 주파수 대역의 신호 전력 감소량을 데시벨(dB)로 나타낸 것입니다. 감쇠 특성이 좋으면 필터에 의해 신호 전력이 크게 감소하며 높은 감쇠를 가지게 됩니다. 감쇠 특성이 좋지 않는다면 원하지 않는 주파수 대역의 노이즈 등이 제품을 통과할 수 있습니다.
일반적으로 삽입 손실에 집중하는 경우에는 감쇠 특성이 저하되는 경향이 있습니다. 이러한 이유로 삽입 손실과 감쇠 특성 사이의 밸런스가 중요한 포인트입니다.
3. Return loss/반사 손실
반사 손실이라고 부르며 RL이라고 하는 경우도 있습니다. 반사 손실은 필터에 신호가 들어갈 때 발생하는 신호의 반사량으로 데시벨(dB)로 표시됩니다. 반사 손실 특성이 좋으면 필터에 의해 원하는 신호 대역의 반사량이 적어, 반사하지 않고 필터를 통과하는 신호가 더 많아집니다. 반사 손실과 삽입 손실은 서로 연관이 있으며, 삽입 손실 특성이 좋은 제품은 반사 손실 특성도 좋은 경향이 있습니다.
4. Bandwidth/대역폭
대역폭은 BW로 줄여서 표현합니다.
대역폭은 필터를 통과하는 신호의 주파수 대역을 말하며 헤르츠(Hz)로 표시됩니다.
무라타의 LC 필터는 co-fired ceramic을 통해 고성능 LC필터를 구현하고 있습니다. 이를 통해 삽입 손실은 적으면서 더 컴팩트해져 다양한 애플리케이션에서 활용되고 있습니다. 무라타의 LC필터에 대해 궁금하시다면 이전 시리즈도 함께 확인해주세요!
written by. 한국무라타전자 마케팅팀 최우영
